Embalaje de madera contrachapada para la exportación
Capacidad de la fuente:
1500 sistemas/año
Resaltar:
Máquina de soldadura por láser de cobre
,
Máquina de soldadura por láser con punto de anillo
,
Máquina de soldadura por láser de tipo ECO
Descripción del producto

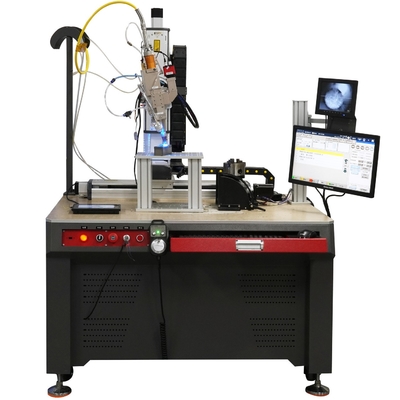

Serie RS - Máquina de soldadura por láser de anillo y punto - Tipo ECO para soldadura de cobre
Serie RS - Máquina de soldadura por láser de anillo y punto - Tipo ECO para soldadura de cobreDescripción:
La solución de soldadura por láser HW-AMB-ECO es una tecnología avanzada de soldadura por láser,cuyo principio básico es utilizar un haz láser de anillo exterior y un haz láser de punto interno juntos al mismo tiempo para lograr una distribución térmica más uniforme y una mayor calidad de soldadura. La soldadura con láser tradicional suele encontrar varios problemas cuando el calor local de la pieza de trabajo es demasiado alto, tales como deformación de soldadura, porosidad, grietas...optimización de la distribución del calorLa soldadura es hermosa y firme, sin grietas ni poros.Tanto la resistencia de la soldadura como la apariencia de la superficie merecen la palabra "de gama alta".
Los láseres HW-AMB pueden proporcionar efectos de soldadura más uniformes y estables.mientras que el haz de punto central realiza una soldadura de penetración profunda para obtener una costura de soldadura sin poros y salpicaduras.
HW-AMB-Modo ajustable de haz, Hanwei láser se ha dedicado a la investigación y el desarrollo del sistema de soldadura de haz láser AMB durante muchos años.
En el tipo HW-AMB-ECO, el núcleo del haz láser y el anillo están fijos, no se pueden ajustar. El núcleo del láser AMB es de 50um-100um.
Hay pequeños cambios en el punto de luz a medida que cambia la distancia focal.
El haz láser HW-AMB-ECO se enfoca en la superficie de la pieza de trabajo a través de un sistema óptico, formando un anillo exterior y rayos láser de punto interno: El anillo externo es responsable de transmitir láser de anillo externo de baja densidad de potencia, utilizado principalmente para estabilizar la piscina de fusión y reducir las salpicaduras.El punto interno es responsable de transmitir láser de punto central de alta densidad de potencia, utilizado principalmente para la soldadura por penetración profunda.
Serie RS - Máquina de soldadura por láser de anillo y punto - Tipo ECO para soldadura de cobreCaracterísticas:
1. Menos salpicaduras - La estabilización de la piscina de soldadura prácticamente elimina las salpicaduras. Absorbe más láser internamente en el orificio de la llave y la piscina de soldadura de la pieza de trabajo.
2. Alta calidad de soldadura - costuras de soldadura de alta calidad que garantizan una alta resistencia sin poros, colapso de la costura, grietas o arañazos en el extremo.
3Soldadura rápida - Alta eficiencia.
4Más rendimiento - Aumento de la productividad - maximiza el tiempo de actividad y reduce significativamente el reelaboración de las piezas soldadas.
5• Menores costes de explotación: se benefician de tiempos de inactividad de la máquina más reducidos, menos posprocesamiento, menos desechos y una resistencia muy alta del vidrio protector.
6- Máxima flexibilidad de aplicación.
7- Fácil de operar y mantener.
8. pantalla táctil - configuración de parámetros digitales en el monitor.
9. Lenguaje en inglés como estándar.
10El tamaño del haz láser ajustable de 0 a 5 mm según los requisitos de soldadura.
11. Dentro de la cabeza láser con estructura simple y alto rendimiento de sellado.
12. Lente extremadamente duradera. Portador de espejo tipo cajón - Fácil de reemplazar.
13Cabeza de soldadura láser de alto rendimiento con fuente láser y controlador.
14. Adecuado para diversas soluciones de apoyo de automatización.
15- Citación competitiva.
Serie RS - Máquina de soldadura por láser de anillo y punto - Tipo ECO para soldadura de cobreParámetros técnicos:
Modelo
HW-DH-ECO-MP
Potencia del láser
4000 W / 6000 W
Fuente de láser
HW-DH de potencia media / HW-DH de alta potencia
Rayo láser
Anillo y punto
Núcleo láser
50um / 100um
Estabilidad de la potencia del láser
≤ 3 por ciento
Adjustable de potencia láser
10% a 100%
Frecuencia de salida del láser
≤ 20 Khz
Método de enfriamiento
Refrigeración por agua
Sistema de control
HW-AMB
Cabeza láser
HW-AMB-36 y sus componentes
Cámara y monitor
Proceso de soldadura
Viaje en el eje X
Opción
Viaje en el eje Y
Opción
Viaje en el eje Z
Opción
Viajes por eje giratorio
Opción
Modo de trabajo
CW / QCW / PWM
Software mecánico
HW láser
Pantalla de visualización
HW láser
Tamaño de la máquina
875*531*849 mm
Peso de la máquina
150 Kg / 200 Kg
Temperatura ambiente
5 ~ 40 °C
Humedad ambiental
30% RH ~ 70% RH
Voltado de entrada nominal
380 V 50/60 Hz
Consumo de energía
Se aplican las condiciones siguientes:
Serie RS - Máquina de soldadura por láser de anillo y punto - Tipo ECO para soldadura de cobreAplicación:
La tecnología de soldadura por láser HW-AMB-ECO logra resultados de soldadura eficientes, precisos y confiables a través de su diseño único de haz láser y control de energía.Es una tecnología de soldadura avanzada con amplias perspectivas de aplicación..
1Tiene amplias perspectivas de aplicación en campos tales como paquetes de módulos de batería, baterías de litio de vehículos eléctricos, etc.
2. Ampliamente utilizado en las industrias de soldadura y procesamiento como los automóviles.
3. Ampliamente utilizado en las industrias de soldadura y procesamiento, como la electrónica de consumo.
4. Ampliamente utilizado en las industrias de soldadura y procesamiento, como los buques.
5. Ampliamente utilizado en las industrias de soldadura y procesamiento como la joyería.
6Ampliamente utilizado en las industrias de soldadura y procesamiento de aluminio, cobre, latón, oro y plata.
7Se utiliza ampliamente en las industrias de soldadura y procesamiento de materiales especiales, que tiene una alta reflectividad para los láseres.
Serie RS - Máquina de soldadura por láser de anillo y punto - Tipo ECO para soldadura de cobreResumen general:
El láser

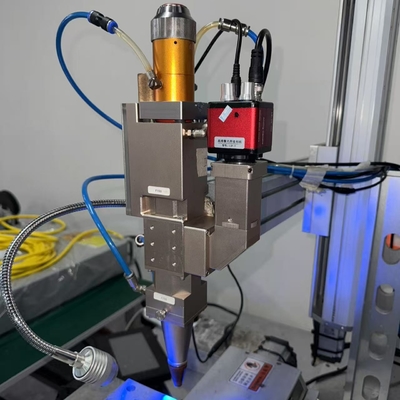

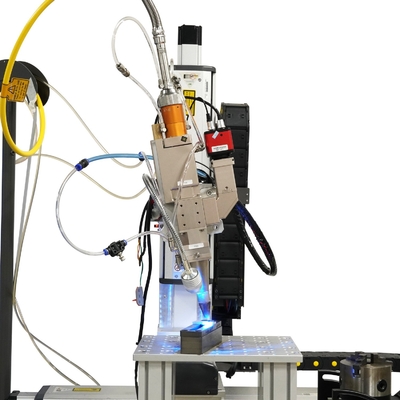

Cabeza de soldadura
Soplado de aire coaxial
Soplado lateral
Dimensión de la mancha de luz
Serie RS - Máquina de soldadura por láser de anillo y punto - Tipo ECO para soldadura de cobreMuestra:
De cobre
de aluminio
Acero
Shen Zhen HanWei Laser Enterprise y características:
Shenzhen Hanwei Laser Equipment Co., Ltd. presenta una amplia cartera de equipos láser, incluyendo modelos tanto de escritorio como portátiles.onda pulsada o continua, láser azul, láser de diodo y las tecnologías de láser híbrido, diseñadas meticulosamente para satisfacer las necesidades únicas de los clientes.la empresa ofrece soluciones adaptadas a aplicaciones específicas y presta servicios de formación y apoyoCon sucursales y filiales distribuidas en toda Europa, América del Norte, Asia y Oriente Medio,Hanwei Laser ha construido una fuerte huella internacional, que atiende a clientes de todo el mundo.
El foco principal de Hanwei Laser está en el dominio de la soldadura láser.Su objetivo es ofrecer una tecnología de soldadura de calidad superior a todos los integradoresComo una de las pocas empresas nacionales de alta tecnología especializada e innovadora, se especializa en la investigación y desarrollo, fabricación y distribución de una amplia gama de láseres de soldadura.sistemas de control por láser, sistemas ópticos láser y procesos de soldadura láser en toda la cadena industrial.
